6.2.2. Interprétation des lignes à l'écran

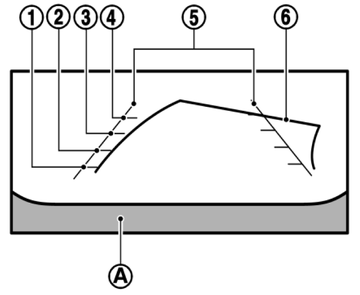

Les lignes de guidage, qui indiquent la largeur du véhicule et la distance des objets par rapport aux lignes de pare-chocs du véhicule (A) sont affichées sur le moniteur.

Lignes de distance :

Indiquent les distances par rapport à la carrosserie du véhicule.

(1) environ 0,5 m (1,5 ft) – rouge

(2) environ 1 m (3 ft) – jaune

(3) environ 2 m (7 ft) – verte

(4) environ 3 m (10 ft) – verte

Lignes de largeur du véhicule (5) :

Indiquent la largeur du véhicule lorsqu'une marche arrière est effectuée.

Lignes de manœuvre conseillée (6) :

Indiquent la manœuvre conseillée lors d'une marche arrière. Les lignes de manœuvre conseillée s'affichent sur le moniteur lorsque le véhicule est en position R (marche arrière) et que le volant est tourné. Les lignes de manœuvre conseillée se déplacent en fonction de la rotation du volant, et ne sont pas affichées lorsque ce dernier est en position neutre.

La largeur du véhicule, indiquée par les lignes, et l'espace entre les lignes de manœuvre conseillée sont plus importants qu'en réalité.
